产品说明:

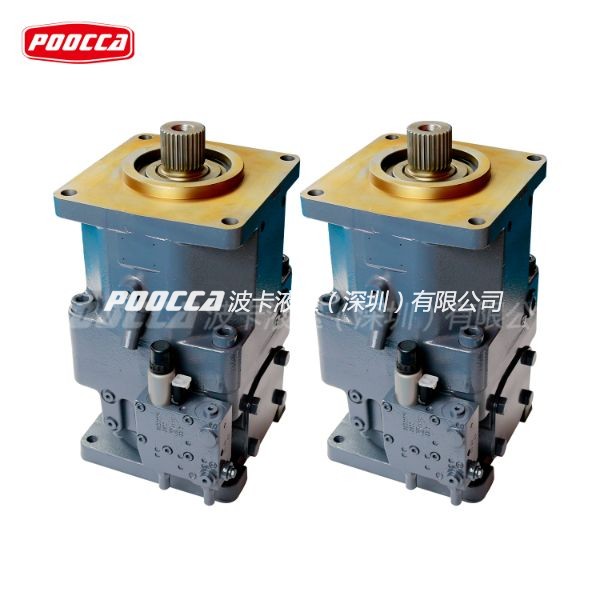

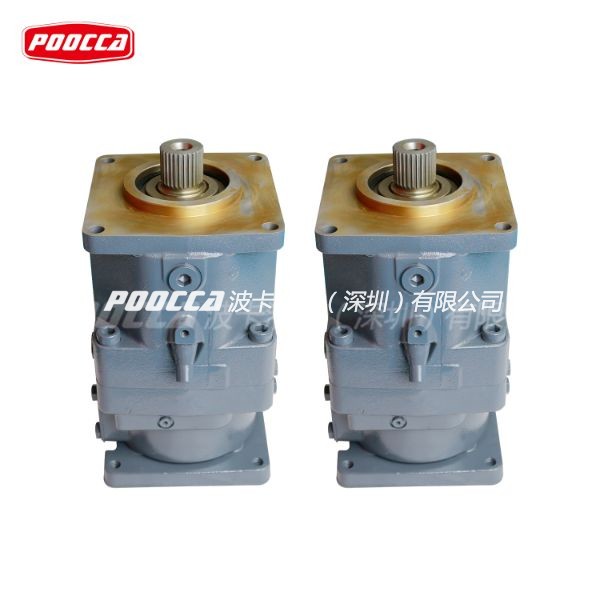

◆A11VLO型斜盘结构轴向柱塞变量泵，用于开式回路液压系统中的的静液压传动。
◆流量与传动速度和排量成比例，通过调节旋转斜盘角度，可实现流量的无级变化。
结构特点:
◆在油箱加压或使用选装内置加压泵的条件下，轴向柱塞泵可以在白动供油状态下运转。
◆提供各类控制装置满足不同的应用要求。
◆即使柱塞泵运行时功率控制装置在外部也可以调整。
◆通轴驱动适合配装齿轮泵和同规格轴向柱塞泵。
◆输出流量与驱动速度成比例井且可以在qvmax和qvma=0之间无级变化。
应用领域:
◆工程机械和轻工设备
◆钢铁冶金和矿山机械
◆船舶、民航地面设备
◆石油和石化机械
◆建筑和行走机械
1、轴向柱塞元件
| 元件形式/规格： | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 |
| 变量 斜盘结构 工程级 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | A11V |
2、加压泵
| 加压泵/规格： | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 |
| 不带加压泵.....无代码 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ■ | ■ | * |
| 带加压泵 | * | * | * | * | ■ | ■ | ◆ | ◆ | L |
3、运行模式
| 运行模式/规格： | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 |
| 泵 开式回路 | □ | □ | □ | ■ | ■ | ■ | ■ | □ | O |
4、元件规格
| 元件排量/规格： | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 |
| 排量≌Vgmax（cm3/r） | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | * |
◆=优选方案（较短的交货时间）
■=可供货
□=准备中
*=无供货
5、控制装置
| 控制机构/规格: | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 | |||||||
| 功率控制 | LR | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | LR | ||||||
| 带有越权控制 | 交叉感应 | 负极 LR | C | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | LR.C | ||||
| 与高压有关 | 负极 LR3 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | LR3 | ||||||
| 与先导压力有关 | 负极 LG1 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | LG1 | ||||||
| 正极 LG2 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | LG2 | |||||||
| 电气U=12V | 负极 LE1 | 口 | 口 | 口 | ■ | ■ | ■ | ■ | ■ | LE1 | ||||||
| U=24V | 负极 LE2 | 口 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | LE2 | ||||||
| 带压力切断阀 | D | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | L.D.. | ||||||
| 液压,2级 | E | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | L.E.. | ||||||
| 液压.远程控制 | G | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | L..G. | ||||||
| 带负载感应 | S | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | L..S. | ||||||
| 电气,比例越权控制,24V | S2 | 口 | 口 | 口 | ■ | ■ | ■ | ■ | ■ | L...S2 | ||||||
| 液压.比例越权控制 | S5 | 口 | 口 | 口 | ■ | ■ | ■ | ■ | ■ | L...S5 | ||||||
| 带行程限位器 | 负极特性 | ⊿P=25 bar | H1 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | L...H1 | ||||
| ⊿P=10 bar | H5 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | L...H5 | ||||||
| 正极特性 | ⊿P=25 bar | H2 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | L...H2 | |||||
| ⊿P=10 bar | H6 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | L...H6 | ||||||
| U=12V | U1 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | L...U1 | ||||||
| U=24V | U2 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | L..U2 | ||||||
| 压力控制 | DR | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | DR | ||||||
| 带负载感应 | DRS | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | DRS | ||||||
| 远程控制 | DRG | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | DRG | ||||||
| 用于并行操作 | DRL | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | DRL | ||||||
| 液压控制 与先导压力相关 | (正极特性) | ⊿P=10 bar | HD1 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | HD1 | ||||
| ⊿P=25 bar | HD2 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | HD2 | ||||||
| 带压力切断阀 | D | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | HD.D | ||||||
| 带压力切断阀..远程控制 | G | 口 | ■ | 口 | 口 | 口 | 口 | ■ | ■ | HD.G | ||||||
| 电子控制 带比例电磁铁 | 正极特性) | U=12V | EP1 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | EP1 | ||||
| U=24V | EP2 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | EP2 | ||||||
| 带压力切断阀 | D | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | EP.D | ||||||
| 带压力切断阀二远程控制 | G | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | EP.G | ||||||
备注说明：
在有几个附加功能的控制中，通守备列的眼序，每个列只能有一个选项(例如: LRDCH2)。
对于功率控制，下列组合目前不可用:
LRDS2,LRDS5,L..GS2,L..GS5,L..EC
以及组合L..DG连同行程限位器 H1,H2,H5,H6,U1,和U2。
6、结构系列：
| 结构系列/规格： | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 |
| 结构系列 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | 1 |
7、索引代码：
| 索引代码/规格： | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 | |
| 索引代码 | 规格40...130 | ■ | ■ | ■ | ■ | ■ | * | * | * | 0 |
| 规格145...260 | * | * | * | * | * | ■ | ■ | ■ | 1 | |
8、旋转方向：
| 查看发现/寻找方向： | 旋转方向 | 代码 |
| 从轴端看 | 顺时针(正转右转) | R |
| 逆时针(反转左转) | L |
9、元件密封：
| 索引代码/规格： | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 |
| NBR（丁晴橡胶，符合DIN ISO1629)带FKM（氟橡胶）轴封 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | N |
10、元件出轴：
| 出轴类型/规格： | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 | |
| 花键轴 符合 DIN 5480 | 用于单级泵和组合泵 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | Z |
| 平键轴 符合 DIN 6885 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | P | |
| 花键轴 符合AUSL B92.1a-1976 | 用于单级泵 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | S |
| 用于组合泵 | ■ | ■ | ■ | *1) | *1) | *1) | ■ | ■ | T | |
11、安装法兰：
<td colspan="1" style="box-sizing: border-b| 法兰形式/规格： | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | 代码 | |
| 符合SAE J744 | 2孔 | ◆ | ◆ | ◆ | * | * | * | * | * | C |
| 4孔 | * | * | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | D | |
